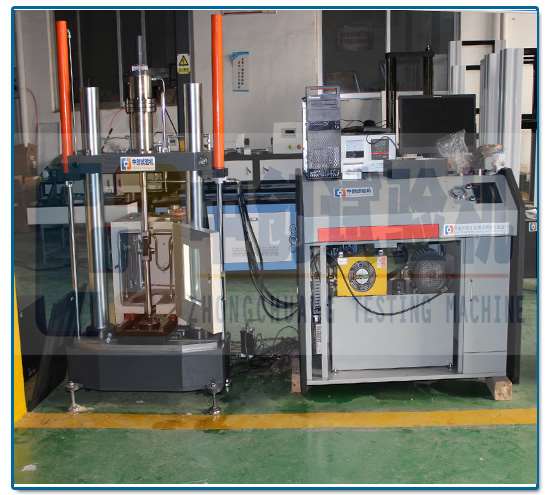

產品介紹：

電液伺服動靜態疲勞試驗裝置主要用于各類金屬、非金屬材料的動靜態力學性能測試，如進行拉伸、壓縮、彎曲、高低周疲勞、斷裂韌性、裂紋擴展等力學試驗等。同時也可應用于各類結構件、部件的動態性能、靜態性能及疲勞壽命等測試。

依據標準：

GB/T2611       試驗機通用技術要求

GB/T16826     電液伺服萬能試驗機

JB/T9397      拉壓疲勞試驗機技術條件

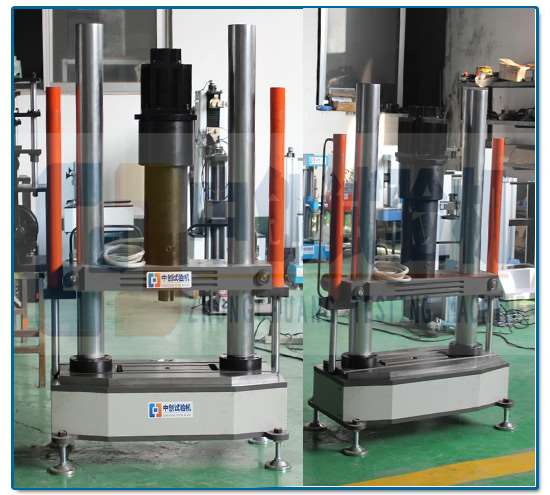

1.試驗機主機：兩根立柱、底座、橫梁構成封閉式框架結構，機架剛度大，無反向間隙，穩定性好。雙立柱外表面采用電鍍硬鉻處理。伺服作動器（油缸）下置，采用雙向作用油缸活塞設計，試樣夾持調整方便靈活。

2.液壓伺服泵站：采用無泄漏靜音技術，壓力輸出平穩，無波動，低噪音，散熱效果好，過濾精度高，壓力超載、油溫超溫自動保護。

3.控制方式：力、位移、變形PID閉環控制，并可實現任意控制模式的平滑無擾動切換。

4.試驗波形：正弦波、方波、三角波、梯形波、斜波、用戶自定義波形等。

5.保護功能：具有油路堵塞、超溫、低液位、液壓系統過載、電機過熱、預置疲勞次數、試件斷裂等報警停機功能。

靜態試驗力 ±100kN

動態試驗力 ±50kN

作動器行程位移 ±100mm

工作頻率范圍 0.01—50HZ

主要試驗波形 正弦波、方波、三角波、斜波及各類組合波

試驗空間： ≥1000mm

強迫液壓夾頭；氣—液增壓源 63Mpa

恒壓伺服泵站 流量140L/min，壓力21Mpa，電機功率55KW

注：此設備為訂制設備，圖片參數僅供參考
