三年大片大全观看免费,青春草在线视频观看,亚洲精品字幕,热re99久久精品国产99热

試驗(yàn)條件：

1、低溫箱或冷凍室:試樣放人箱(室)內(nèi)溫度可調(diào)至一20℃或一20℃以下。

2、水槽:保持槽中水溫10℃-20℃為宜。

3、臺(tái)秤:分度值不大于5 g

4、電熱鼓風(fēng)干燥箱:比較高溫度200℃。

5、混凝土空心砌塊抗壓強(qiáng)度試驗(yàn)設(shè)備：

A、混凝土空心砌塊抗壓強(qiáng)度試驗(yàn)機(jī)的示值相對(duì)誤差不超過(guò)士1%，其上、下加壓板至少應(yīng)有一個(gè)球鉸支座，預(yù)期比較大破壞荷載應(yīng)在量程的20%一80%之間。

B、鋼直尺:分度值不應(yīng)大于1 mm

C、振動(dòng)臺(tái)、制樣模具、攪拌機(jī):應(yīng)符合GB/T 25044的要求。

D、切割設(shè)備。

E、混凝土空心砌塊抗壓強(qiáng)度試驗(yàn)用凈漿材料:應(yīng)符合GB/T 25183的要求。

混凝土空心砌塊試樣數(shù)量為10塊，其中5塊用于凍融試驗(yàn),5塊用于未凍融強(qiáng)度對(duì)比試驗(yàn)。

試驗(yàn)規(guī)程

1、用毛刷清理試樣表面，將試樣放人鼓風(fēng)干燥箱中在105℃士5℃下干燥至恒質(zhì)(在干燥過(guò)程中，前后兩次稱量相差不超過(guò)。.200，前后兩次稱量時(shí)間間隔為2 h)，稱其質(zhì)量nz0，并檢查外觀，將缺棱掉角和裂紋作標(biāo)記。

2、將試樣浸在10 ℃-20℃的水中，24 h后取出，用濕布拭去表面水分，以大于20 mm的間距大面?zhèn)认蛄⒎庞陬A(yù)先降溫至一15℃以下的冷凍箱中。

3、當(dāng)箱內(nèi)溫度再降至一15℃時(shí)開始計(jì)時(shí)，在一15℃一一20℃下冰凍:燒結(jié)磚凍3h;非燒結(jié)磚凍5h。然后取出放人10 0C ^-20℃的水中融化:燒結(jié)磚為2h;非燒結(jié)磚為3h。如此為一次凍融循環(huán)。

4、每5次凍融循環(huán)，檢查一次凍融過(guò)程中出現(xiàn)的破壞情況，如凍裂、缺棱、掉角、剝落等。

5、凍融循環(huán)后，檢查并記錄試樣在凍融過(guò)程中的凍裂長(zhǎng)度，缺棱掉角和剝落等破壞情況。

6、經(jīng)凍融循環(huán)后的試樣，放人鼓風(fēng)干燥箱中，按8.3.1的規(guī)定干燥至恒質(zhì)，稱其質(zhì)量m

7、若試件在凍融過(guò)程中，發(fā)現(xiàn)試件呈明顯破壞，應(yīng)停止本組樣品的凍融試驗(yàn)，并記錄凍融次數(shù)，判定本組樣品凍融試驗(yàn)不合格。

8、干燥后的試樣和未經(jīng)凍融的強(qiáng)度對(duì)比試樣按規(guī)定進(jìn)行抗壓強(qiáng)度試驗(yàn)。

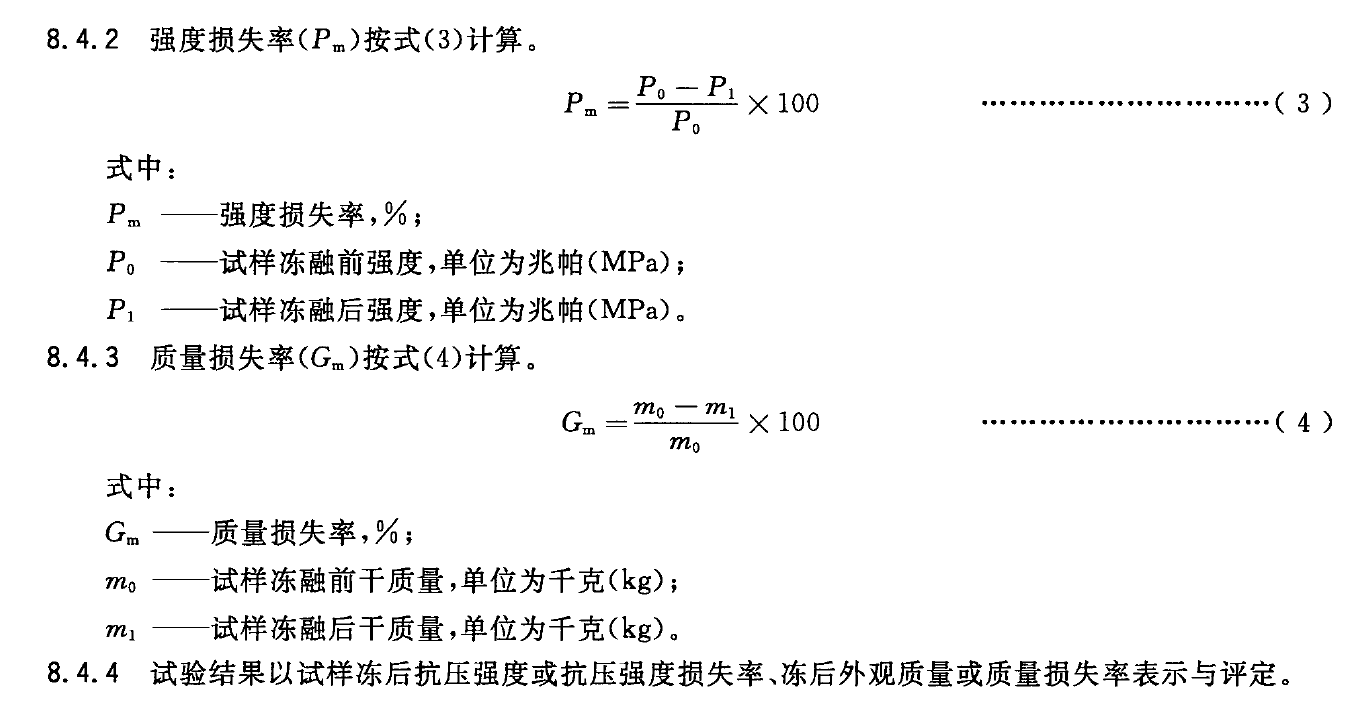

計(jì)算公式：
