范圍

    GB/T 16823的本部分規定了螺紋緊固件和相關零件進行扭矩一夾緊力試驗的條件。

    本部分主要適用于由碳鋼和合金鋼制造的、螺紋規格為M3一M39的螺栓、螺釘、螺柱和螺母。其機械性能應分別符合GB/T 3098.1、GB/T 3098.2或GB/T 3098.4。本部分也適用于符合150 68一1規定的其他內、外螺紋緊固件連接副。

    本部分不適用于緊定螺釘及類似的不受拉力的螺紋緊固件，也不適用于有鎖緊性能，自攻或良擠成

型的螺紋緊固件。

    除非另有協議，試驗在室溫下進行。而標準的試驗條件為10℃一35℃。

    本部分規定的方法可以確定螺紋緊固件與相關零件的緊固特性。

引用標準：

GBT 70. 1內六角圓柱頭螺釘一(GB/T 70.1-2008,IS0 4762:2004,MOD)

GBT 96. 1大墊圈A級(GB/T 96.1-2002,eqv ISO 7093-1:2000)

GBT 192 普通螺紋基本牙}<GB/T 192-2003,IS0 68-1:1998,MOD)

GB/T 228 金屬材料室溫拉伸試驗方法(GB/T 228-2002 , eqv ISO 6892 ; } 998)

GB/T 3098. 1緊固件機械性能螺栓、螺釘和螺柱(GB/T 3098.1-2010 , ISO 898-1:1999 , IDT)

GB/T 3098. 2緊固件機械性能螺母粗牙螺紋(GB/T 3098.2-2000,idt ISO 898-2:1992)

GB/T 3098. 4緊固件機械性能螺母細牙螺紋(GB/T 3098.4-2000,idt ISO 898-6:1994)

GB/T 3103. 3緊固件公差平墊圈(GB/T 3103.3-2000,idt ISO 4759-3:2000)

GB/T 5267.1緊固件電鍍層(GB/T 5267.1-2002,IS0 4092;1999,IDT)

GB/T 5267. 2緊固件非電解鋅片涂層(GB/T 5267.2-2002,IS0 10683:2000,mT)

GB/T 5277緊固件螺栓和螺釘通孔(GB/T 5277-1985,eqv ISO 273:1979)

GB/T 5782六角頭螺栓(GB/T 5782-2000,eqv ISO 4014:1999)

GB/T 5783六角頭螺栓全螺紋(GB/T 5783-2000,eqv ISO 4017;1999)

GB/T 5785六角頭螺栓細牙(GB/T 5785-2000,eqv DSO 8765:1999)

GB/T 6170  1型六角螺母(GB/T 6170-2000，eqv ISO 4032:1999

GB/T 6171  1型六角螺母細牙(GB/T 6171-2000,eqv ISO 8673:1999)

GB/T 6175  2型六角螺母(GB/T 6175-2000，eqv ISO 4033:1999)

GB/T 6176  2型六角螺母細牙(GB/T 6176-2000,eqv ISO 8674:1999)

GB/T 16674. 1六角法蘭面螺栓小系列(GB/T 16674.1---2004,IS0 15071:1999,MOD)

GB/T 16674. 2六角法蘭面螺栓細牙小系列(GB/T 16674.2-2004, ISO 15072 ;1999 , MOD)

常用術語：

夾緊力clamp force    F   擰緊過程中，作用在螺栓桿部的拉力或被連接零件之間的壓力。

屈服夾緊力yield clamp force   Fy擰緊時，在復合應力狀態下，螺桿或嚙合螺紋達到屈服時的夾緊力。

極限夾緊力ultimate clamp force Fu在復合應力狀態下，螺桿斷裂前可能產生的比較大夾緊力。

緊固扭矩tightening torqne

扳緊扭矩Wren}h}ng torque

施加扭矩applied torque   T擰緊時，施加于螺母或螺栓頭部的扭矩。

屈服緊固扭矩yield tightening torque   Ty  達到屈服夾緊力的緊固扭矩。

螺紋扭矩thread torqae T  th  擰緊過程中，通過嚙合螺紋作用于螺栓桿部的扭矩。

支承面摩擦扭矩brering surface friction torque擰緊過程中，通過支承面作用于被連接件之間的扭矩。

極限緊固扭矩ultimate tightening torque    達到極限夾緊力的緊固扭矩。

 試驗原理

    緊固扭矩平穩地作用于螺栓一螺母連接副或者螺釘一螺母連接副以產生夾緊力，測量和(或)確定一個或更多緊固特性。這些特性包括摩擦系數、總摩擦系數、螺紋摩擦系數、支承面摩擦系數、屈服夾緊力、屈服緊固扭矩、轉角和極限夾緊力。在彈性變形的范圍內，扭矩與夾緊力理論上呈線性關系。

    注:對螺柱只能側定螺紋摩擦系數。

    有兩種不同目的的試驗:

    a)在標準條件下，緊固件的緊固特性試驗規定的試驗墊板或試驗墊圈(HH型或HL型)，以及7.3和7.4規定的試驗螺母和試驗螺栓。

    b)在特殊情況下，緊固件的緊固特性試驗。

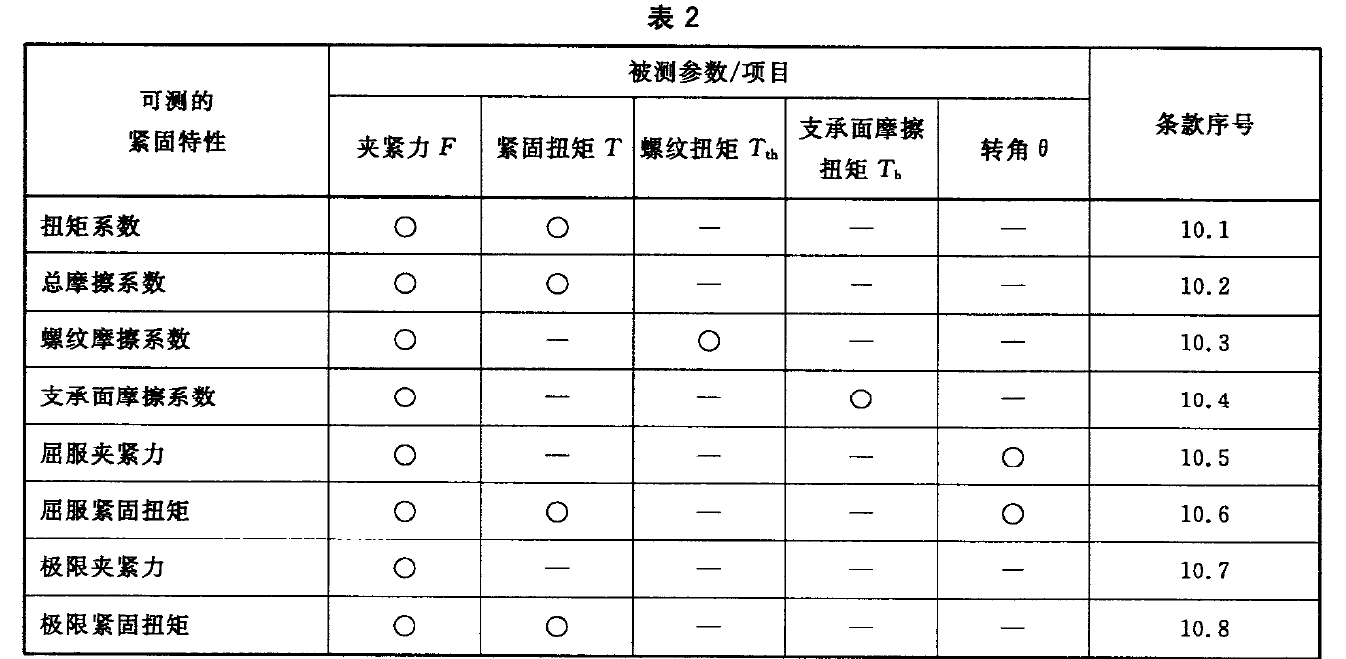

    擬測定的緊固特性與參數/項目間的關系。



摩擦系數測試方法

在比較普通的摩擦條件下，如不考慮緊固件的形狀和尺寸，則可用于測定各種摩擦系數。摩擦系數是一個無量綱數據，由可測量的物理特性計算得出，何形狀傳感器。所需的測量方法是相當昂貴一的，因為必須有一個測量夾緊力它取決于所連結的表面類型和幾一的傳感器和至少兩個不同扭矩的，并且需要測得所有相關的幾何尺寸(d:，P，Db)。為確定摩擦系數，在一相同摩擦條件下，對所有規格范圍內的緊固件可用扭矩一夾緊力計算。

扭矩系數測試

扭矩系數K(K-指數)的確定

    扭矩系數K的測量方法是比較簡單的，可由公式K一T/(FJ)計算得出，在這種情況下，僅與d有關。這表示K-指數僅由一個尺寸限定。為確定K，需要測出夾緊力F和擰緊扭矩T。

    在相同摩擦條件、相同尺寸d和相同幾何面積的緊固件上，K--指數可以用于扭矩一夾緊力的計算。

比值T/F的確定

    比較簡單也是比較高級的方法是測量出純理論的扭矩和夾緊力的關系。T/F的比值僅用于非常特殊的連接研究。這時，不需要知道緊固件的尺寸和形狀。
