三年大片大全观看免费,青春草在线视频观看,亚洲精品字幕,热re99久久精品国产99热

適用范圍：

    本標(biāo)準(zhǔn)規(guī)定了室溫下金屬薄板(帶)試樣(沒有引人應(yīng)力集中)軸向力控制疲勞試驗(yàn)的術(shù)語和定義、試樣、試驗(yàn)條件、試驗(yàn)程序、結(jié)果表示和試驗(yàn)報(bào)告。

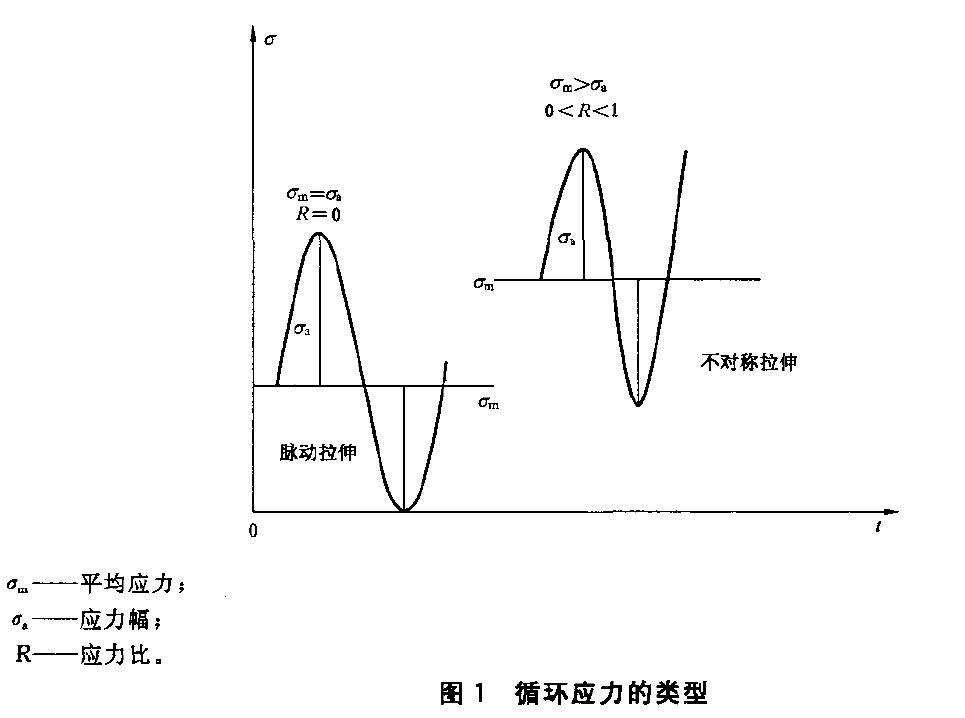

本標(biāo)準(zhǔn)適用于厚度為0.3 mm-}3 rnm的金屬薄板(帶)試樣(不包括缺口試樣)承受所示任一類型、恒負(fù)荷軸向循環(huán)應(yīng)力幅的疲勞試驗(yàn);試樣矩形橫截面的比較小截面積小于30 mm

引用文件：

    GB/T 3075金屬材料疲勞試驗(yàn)軸向力控制方法(GB/T 3075-2008,IS0 1099:2006,MOD)

    GB/T 3505產(chǎn)品幾何技術(shù)規(guī)范表面結(jié)構(gòu)輪廓法表面結(jié)構(gòu)術(shù)語定義及參數(shù)(GB/T 3505-2000,eqv ISO 42$7:1997,Geometrical Product Specification (GPS)-Surface texture: Profile method-terms,definitions and surface texture parameters.)

    GB/T 1fi825. 1靜力單軸試驗(yàn)機(jī)的檢驗(yàn)第工部分:拉力和(或)壓力試驗(yàn)機(jī)測力系統(tǒng)的檢驗(yàn)與校

準(zhǔn)(GB/T 16825.1-2008,IS0 7500-2:2004,IDT)

    GB/T 25917軸向加荷疲勞試驗(yàn)機(jī)動(dòng)態(tài)力校準(zhǔn)

常用術(shù)語：

試樣厚度thickness of test piece矩形橫截面試樣的厚度。

試樣夾持寬度gripping part width矩形橫截面試樣夾持部分的寬度.

試樣寬度width of test piece矩形截面試樣比較大應(yīng)力處寬度.

試樣形狀和尺寸

1.1試樣的形狀和尺寸取決于試驗(yàn)?zāi)康募氨粶y材料的形狀。其夾持部分應(yīng)與試樣軸線或縮小的試驗(yàn)截面軸線保持同軸或?qū)ΨQ。

1. 2疲勞試驗(yàn)所用的同一批試樣應(yīng)具有相同的形狀、尺寸和表面狀態(tài)。

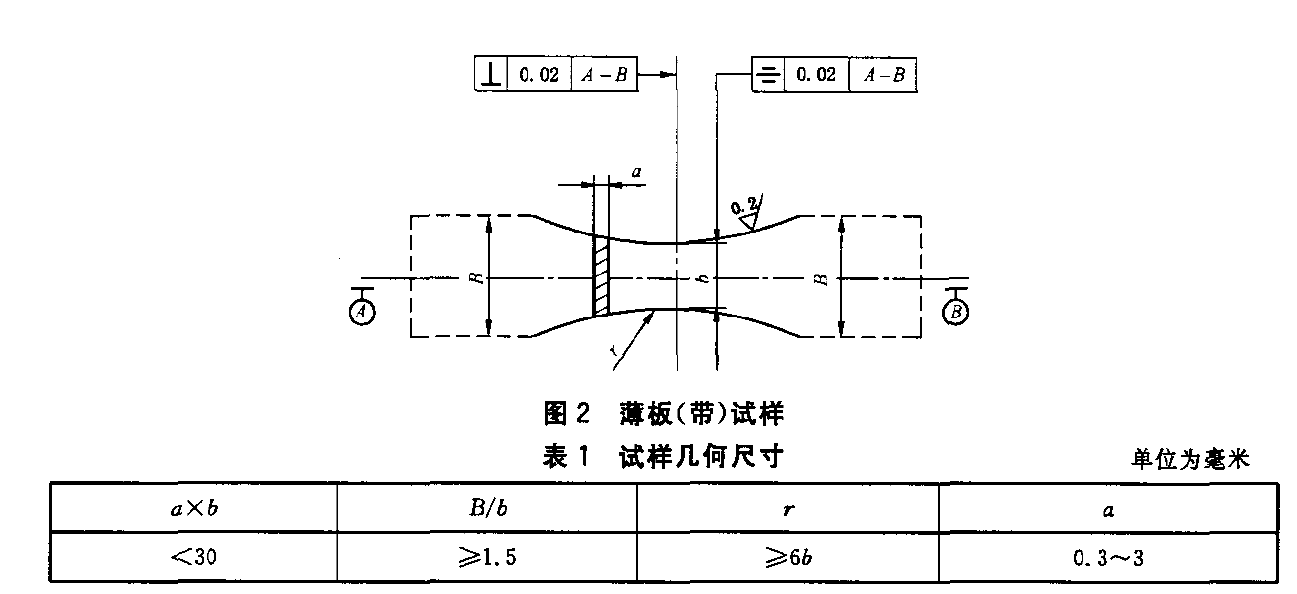

1. 3金屬薄板(帶)疲勞試驗(yàn)推薦的圓弧型試樣的幾何尺寸如表1、圖2所示.

1. 4矩形橫截面試樣比較小截面尺寸的測量誤差不大于±0.5%

1. 5試樣夾持部分的橫截面積與試樣比較大應(yīng)力截面面積之比依夾持方法而定，但不應(yīng)小于1. 5

2試樣加工

2. 1試樣所采用的加工工藝應(yīng)盡量使試樣表面產(chǎn)生的殘余應(yīng)力和加工硬化減至比較小;在加工過程中應(yīng)防止過熱或其他因素的影響而改變材料的疲勞性能，力求試樣表面質(zhì)量均勻一致。

2. 2試樣精加工后，應(yīng)仔細(xì)清洗、妥善保存，以防止試樣變形、表面損傷和腐蝕。

2.3試樣工作部分與圓弧討渡部分的詐德應(yīng)光滑.不得有凹陷。
