連桿彎曲疲勞試驗機產品介紹：

連桿彎曲疲勞試驗機主要適用于汽車連桿的彎曲疲勞、垂直剛度、載荷疲勞、耐久疲勞、疲勞壽命、斷裂疲勞、扭轉疲勞等力學性能測試。

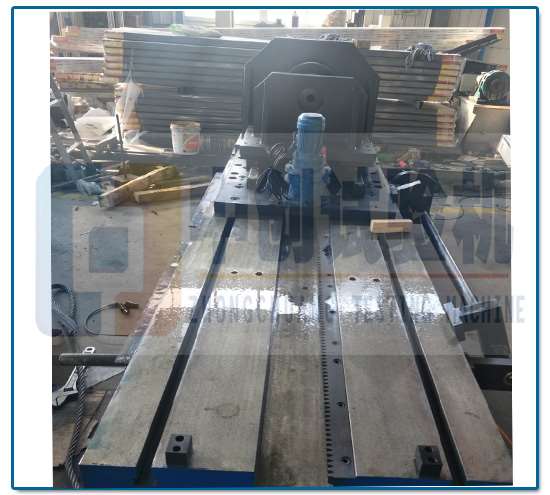

機架機架整體采用焊接箱形結構，分前、中、后3部分，前部安裝工作臺，中部安裝曲柄搖桿裝置與杠桿，后部安裝減速電機。整個機架為一個力自平衡結構，不需地腳螺栓。曲柄長度調節是通過調整曲柄銷相對曲柄盤中心的位置來進行的。曲柄盤端面垂直安裝，其上嵌裝有調節齒條，曲柄銷安裝在曲柄盤上，曲柄銷下部的齒條與調節齒條嚙合，曲柄銷中心相對曲柄盤中心的距離即為曲柄長度。

結構特點：

連桿疲勞試驗部分主要是由驅動系統、傳動系統、振幅調節機構、工件固定裝置、位置調整裝置、控制顯示等系統組成，適用于各種汽車穩定桿的疲勞性能試驗。連桿彎曲疲勞試驗機由變頻器控制三相異步電機運行，通過偏心裝置帶動連桿，同時驅動二級連桿使擺動杠桿驅動穩定桿，完成對穩定桿的往復推拉疲勞試驗。該部分通過單片機控制，實現試驗頻率的自動調節及試驗次數到達自動停機功能。

性能優勢：
連桿彎曲疲勞試驗機檢測試驗部分是利用做疲勞試驗時工件固定及位置調整裝置，在此基礎上增加了力值及位移檢測裝置，主要有步進電機驅動系統、絲杠傳動部分、導軌導向部分、負荷傳感器、光柵尺和加載附具等組成，完成對穩定桿的性能檢測試驗。該部分通過單片機控制，實現試驗速度的自動調節，試驗力值及位移的實時檢測功能。

工作條件：
在室溫100C~350C范圍內，相對濕度不大于80%；
穩固的基礎上水平安裝，無需地基；
在無振動的環境中；
周圍無腐蝕性介質；
電源電壓380V，頻率為50Hz,其波動范圍不超過額定電壓的 10%；
在無明顯電磁干擾的環境中。
